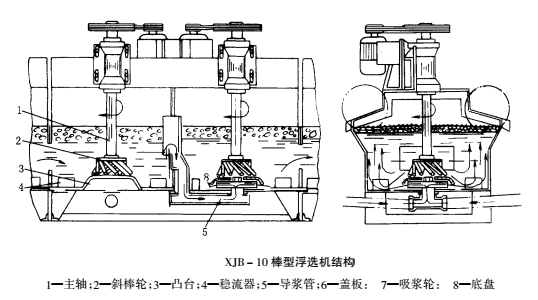

XJB棒型浮選機的攪拌充氣器由12根傾斜圓棒組成，故稱為棒型浮選機。該機結構展示圖如5-2-31.
XJB棒型浮選機有直流槽和吸入槽兩種。在直流槽內裝有中空軸（主軸）、棒型輪、凸臺和弧形穩流板等主要部件。直流槽不能從底部吸入礦漿。只起浮選作用，又稱浮選槽。吸入槽是在棒型輪的下部裝有一個吸漿輪，能像離心泵一樣從底部吸入礦漿。在粗選、精選和掃選等各作業的進漿點，都要裝吸入槽。
在浮選機中，經加入藥劑處理后的礦漿，通過攪拌充氣，使其中某些礦粒選擇性地固著于氣泡之上;浮至礦漿表面被刮出形成泡沫產品,其余部分則保留在礦漿中，以達到分離礦物的目的。
棒型浮選機的主要特點是用斜棒輪、凸臺和弧型穩流板構成充氣攪拌器組。由于這種攪拌器能防止槽底沉沙，死角很小，故浮選槽的容積能得到充分利用，顯著地提高了容積利用率。由于充氣礦漿呈W形運動軌跡，所以棒輪在槽中的安裝深度可以減小，這樣既可在長時間停車后易于啟動，也有利于提高充氣量，減少電耗，提高浮選機的技術性能。
另外，該浮選機還具有結構簡單、操作維護方便、以及氣泡分散度高、漿氣接觸機會多、混合均勻、浮選速度快等優點。
XJB型浮選機技術性能 | ||||||||
型 號 | 槽類型 | 有效容積 | 處理能力 | 葉輪直徑 | 葉輪轉數 | 攪拌用電機 | 刮板用電機 | 4槽重量 |
(m3) | (m3/min) | (mm) | (r.p.m) | 功率(kw) | 功率(kw) | (kg) | ||
XJB-1 | 吸入槽 | 1 | 1.5-1.7 | 400 | 440 | 5.5 | 1.5 | 5344 |
XJB-1 | 直流槽 | 410 | 410 | 4 | 0.8 | |||
XJB-1D | 吸入槽 | 400 | 440 | 5.5 | 1.5 | 5479 | ||
XJB-1D | 直流槽 | 410 | 410 | 4 | 0.8 | |||
XJB-2 | 吸入槽 | 2 | 1.5-4 | 450 | 360 | 15 | 1.1 | 9071 |
XJB-2 | 直流槽 | 540 | 11 | |||||
XJB-2D | 吸入槽 | 450 | 15 | 9320 | ||||
XJB-2D | 直流槽 | 540 | 11 | |||||
XJB-4 | 吸入槽 | 4 | 2.0-4 | 700 | 280 | 18.5 | 16325 | |
XJB-4 | 直流槽 | 510 | ||||||
